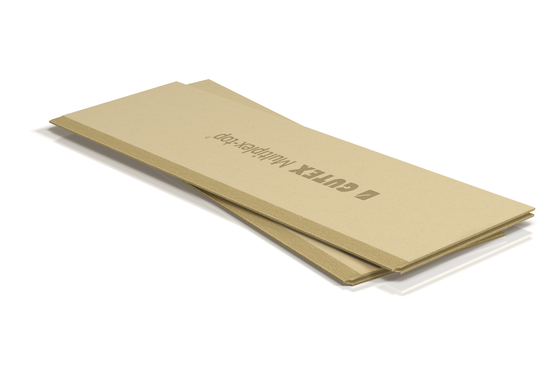

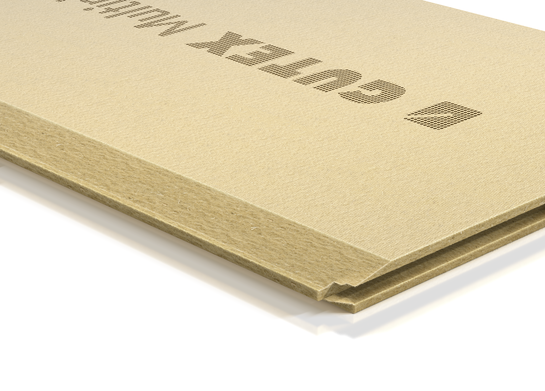

Panneau de sous-couverture étanche à la pluie avec profil unique à rainure et languette
Gutex Multiplex-top permet de réaliser des isolations en fibres de bois résistantes à la pluie avec une faible hauteur de construction. Le panneau de sous-couverture convient pour les structures de toit dans les constructions neuves, pour les rénovations de toitures intérieures et extérieures, comme panneau de recouvrement pour les isolations sur toiture et comme protection dans les isolations de murs ventilées par l'arrière. Une grande ouverture à la diffusion ainsi qu'une capacité marquée de stockage et de restitution de l'humidité assurent une sécurité à long terme en matière de physique du bâtiment. L'assemblage à rainure et languette étanche au vent protège de manière fiable la structure d'isolation contre l'air froid qui la traverse.
- Étanchéité à la pluie prouvée jusqu'à 3 mm de joints
- Haute protection contre la grêle HW4 (testé par le TÜV)
- Toiture provisoire : 3 mois d'exposition aux intempéries
Certificats & labels
Valeur nominale de conductivité thermique λD
0,045 W/mK
Valeur nominale de conductivité thermique λD selon ACERMI
0,052 W/mK
Détails du produit
Protection fiable et pose facile
Le panneau de sous-toiture Gutex Multiplex-top convainc par sa résistance durable aux intempéries et est étanche à la pluie à partir d'une pente de toit de 15° sans couverture supplémentaire ou collage des joints du panneau. Grâce à la classe de protection contre la grêle HW4 (testée par le TÜV), il garantit en outre une protection fiable contre les conditions météorologiques extrêmes. Grâce à l'utilisation d'un panneau isolant en fibres de bois au lieu d'un lé de sous-couverture traditionnel, Multiplex-top offre non seulement une isolation thermique efficace, mais minimise en même temps les ponts thermiques et améliore l'isolation acoustique. Sa précision dimensionnelle facilite une pose rapide et simple, tandis que l'assemblage à rainure et languette permet d'obtenir une "sous-couverture à joints et perforations sécurisés" conformément aux règles ZVDH, sans bandes d'étanchéité ni joints cloutés supplémentaires. Multiplex-top peut être recyclé en fin de vie.
Une garantie complète
Gutex a déposé une garantie pour le panneau de sous-toiture étanche à la pluie auprès de l'association centrale des artisans couvreurs allemands et couvre, en cas de réclamation, non seulement le remplacement du matériel, mais aussi les frais de démontage et de montage ainsi que les frais d'échafaudage occasionnés.
- Offre une protection fiable contre la pluie et la grêle à partir d'une inclinaison de toit de 15°, certifiée dans la classe de protection contre la grêle HW4 (testée par le TÜV)
- L'isolant en fibres de bois minimise les ponts thermiques et améliore l'isolation acoustique par rapport aux écrans de sous-toiture traditionnels

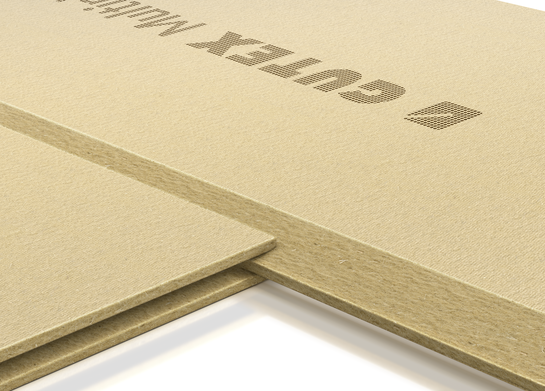

- L'assemblage par rainure et languette et la grande précision dimensionnelle permettent de réaliser une sous-couverture sans joints ni perforations, y compris la protection contre le passage de l'air froid.
- Recyclable, fabriqué en Allemagne
Ingrédients
- Bois de sapin et d'épicéa non traité
- 4 % résine PUR
- 1,5 % de paraffine
Panneau de sous-toiture Gutex Multiplex-top : étanche à la pluie, au vent, robuste

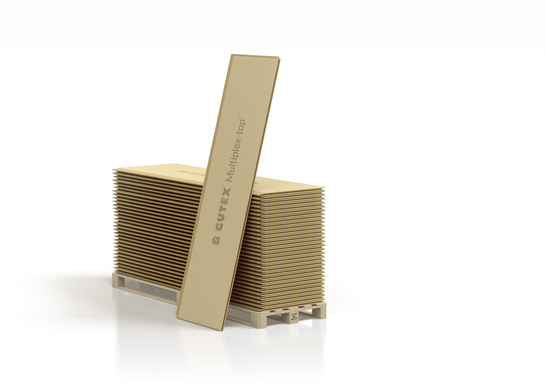

Stockage et traitement
- Stocker et utiliser Multiplex-top au sec
Espacement des chevrons
Entraxes maximales selon l'épaisseur du panneau :
- 22 mm : max. 85 cm
- 35 mm : max. 100 cm
Découpe
- Avec les machines à bois courantes ; les dispositions légales relatives à la manipulation de la poussière de bois doivent être respectées.
Pose
- Multiplex-top n'est pas un élément porteur (par exemple pour les charges de neige).
- Le panneau ne peut pas être soumis à une charge statique.
- Éviter les joints croisés.
- N'utiliser que des panneaux non endommagés.
- Éviter l'augmentation de l'humidité ambiante (par ex. par une chape humide).
- Les espaces entre les chevrons ne sont pas accessibles.

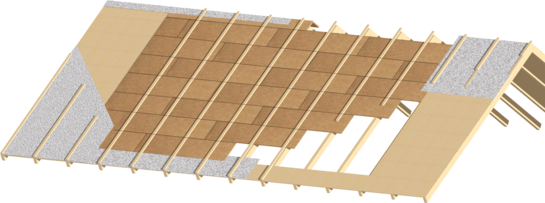

- Poser les panneaux avec le côté marqué vers l'extérieur, à plat, parfaitement ajusté et avec des joints étanches, rainure vers le bas, languette vers le haut. En règle générale, les panneaux sont posés perpendiculairement aux chevrons.
- Fixer immédiatement les panneaux avec un contre-lattage. Il n'est pas nécessaire d'utiliser des bandes ou des joints d'étanchéité pour clous.
- Décalage des joints : décaler les rangées d'au moins un axe de chevron.
- Coller les raccords et les pénétrations avec le système de colle Gutex de manière à ce qu'ils soient protégés contre la pluie.
- Les panneaux isolants en fibres de bois Gutex peuvent être exposés à des températures allant jusqu'à 110 °C, même pendant une période prolongée. En cas de températures plus élevées, dues par exemple à des conduites solaires, des mesures supplémentaires sont nécessaires.
- Les distances minimales entre les matériaux de construction combustibles et les cheminées, etc. doivent être respectées conformément à l'ordonnance sur les foyers compétente.
Pente du toit et étanchéité
En fonction de la pente du toit, respecter l'extrait suivant de la réglementation ZVDH :
- < ; 15° couvrir avec un lé approprié
- ≥ 15° aucun collage des joints des panneaux n'est nécessaire.
Directives sur le soudage à air chaud
- Utiliser de l'air chaud, max. 350 °C, ne pas flamber directement.
- Utiliser l'appareil pendant 7 à 10 secondes maximum par endroit ; contrôler les décolorations et les éliminer si nécessaire.
Ces directives de mise en œuvre protègent Multiplex-top d'une combustion spontanée. Les directives de mise en œuvre pour les lés doivent également être respectées.
Fixation de Multiplex-top (épaisseur ≤ 35 mm, hauteur du bâtiment ≤ 10 m, intérieur)
Remarques importantes
- Les moyens de fixation doivent être au moins galvanisés.
- Pour des constructions différentes, des solutions spécifiques sont requises par les fabricants de fixation.
- Dimensionnement suivant les fabricants de fixation.
| Densité brute ρ | ~ 220 kg/m³ |
| Diffusion de vapeur (μ) | 3 |
| Valeur nominale de conductivité thermique λD | 0,045 W/mK |
| Valeur nominale de conductivité thermique λD selon ACERMI | 0,052 W/mK |
| Résistance à la compression | ≥ 200 kPa |
| Absorption d‘eau sur une courte durée | ≤ 1 kg/m² |
| Résistance à l'écoulement | ≥ 100 kPa s/m² |
| Capacité thermique spécifque | 2100 J/kgK |
| Comportement au feu Euroclasse selon EN 13501-1 | E |
| Marquage des palettes | WF-EN 13171-T5-CS(10/Y)200-TR30-WS1,0-AF100-MU3 |
| Résistance à la traction perpendiculaire au plan du panneau | ≥ 30 |
| Application selon le règlement Zvdh | UDP-A |
