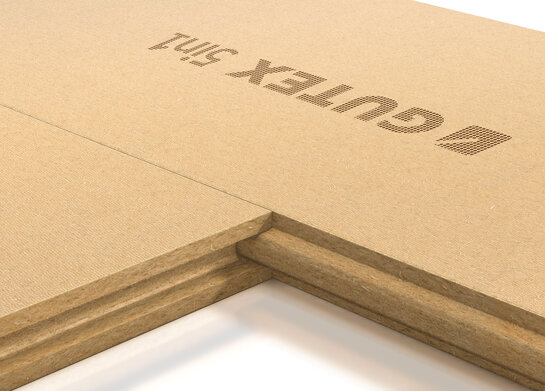

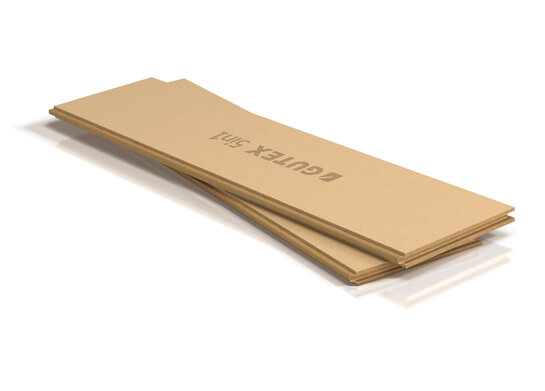

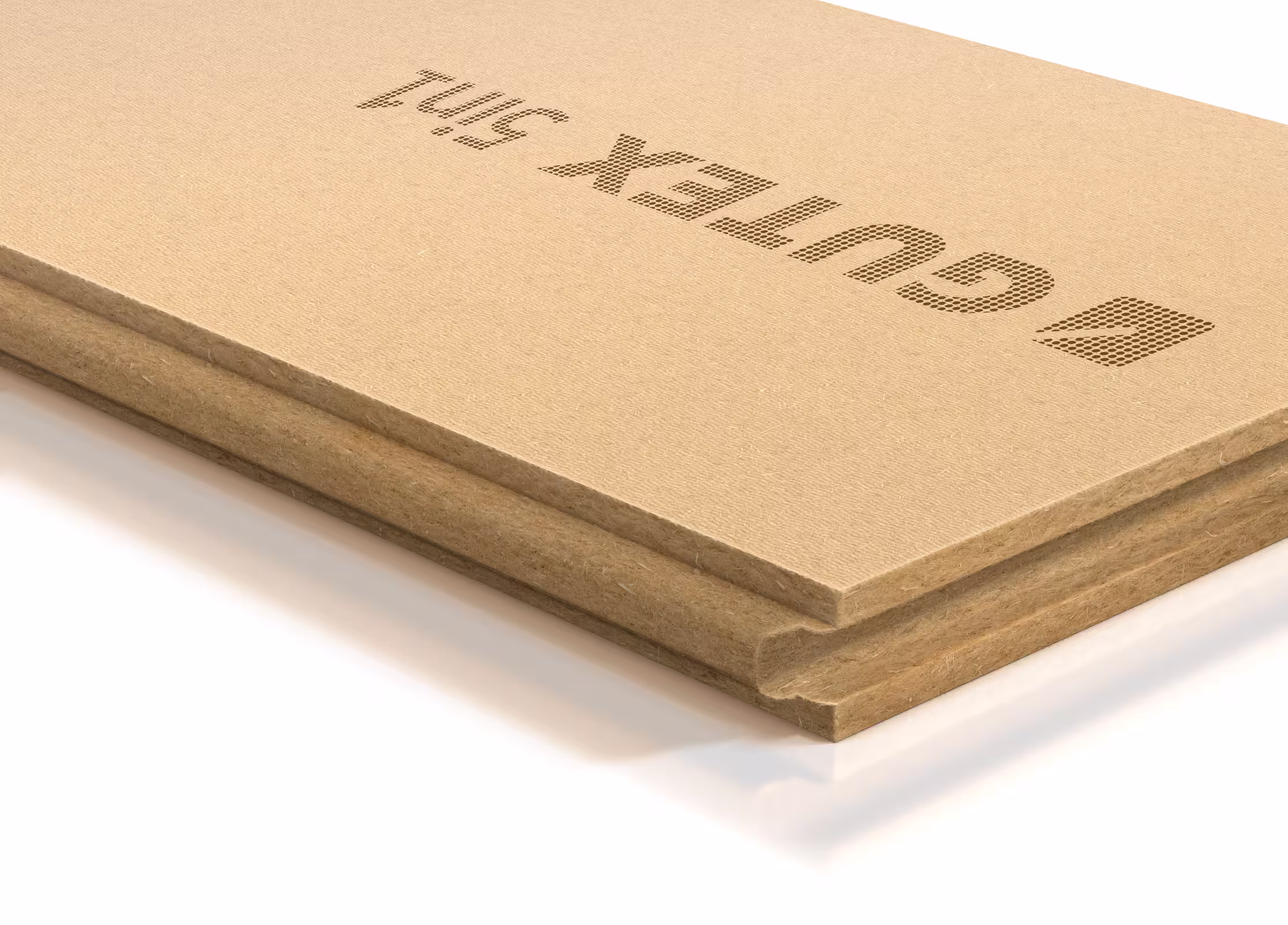

Gutex 5in1, le panneau isolant en fibre de bois universel à enduire pour les projets modernes de construction et de rénovation.
Avec un seul produit, il couvre cinq domaines d'application : de la façade à l'isolation des murs intérieurs en passant par la sous- toiture. Cela signifie :
- Moins de frais de stockage, pas de risque de confusion
- Conseil et planification faciles
- Grande efficacité des matériaux grâce à l'optimisation de la coupe, manipulable par une seule personne
- Excellente qualité écologique pour l'éco-construction : fabriqué en Forêt-Noire
Certificats & labels
Valeur nominale de conductivité thermique λD
0,040 W/mK
Valeur de conception de la conductivité thermique λB
0,042 W/mK
Détails du produit
Données techniques
| Densité brute ρ | ~150kg/m³ |
| Diffusion de vapeur (μ) | 4μ |
| Valeur nominale de conductivité thermique λD | 0,040 W/mK |
| Valeur de conception de la conductivité thermique λB | 0,042 W/mK |
| Résistance à la compression | ≥100 kPa |
| Absorption d‘eau sur une courte durée | ≤ 1 kg/m² |
| Résistance à l'écoulement | ≥60 kPa s/m² |
| Capacité thermique spécifque | 2100 J/kgK |
| Comportement au feu Euroclasse selon EN 13501-1 | E |
| Marquage des panneaux | WF-EN13171:2012+A1:2015-T5-WS1,0-DS(70,-)3-CS(10/Y)100- TR10-MU4-AFr60 |
| Résistance à la traction perpendiculaire au plan du panneau | ≥10 kPa |
Téléchargements
Gutex Thermowall 5in1 - Fiche technique
Gutex Thermowall 5in1 - dépliant promotionnel
Gutex Thermowall 5in1 - Certificat Keymark
Gutex 5in1 : Ce Panneau n'a que des bons côtés
Simplement plus efficace, simplement plus durable
L'expert de l'isolation écologique en fibre de bois propose désormais une innovation pour tous les projets modernes de construction et de rénovation : Gutex 5in1, le panneau isolant en fibre de bois à enduire universel. Adapté à pas moins de 5 applications différentes sur et dans le bâtiment, Gutex 5in1 établit de nouveaux standards en matière d'efficacité, de manipulation et de durabilité. Grâce à sa polyvalence, Gutex 5in1 permet d'économiser de l'espace et des coûts de stockage, de réduire les chutes, d'éviter les confusions et de simplifier le conseil. Comme tous les produits et systèmes Gutex, Gutex 5in1 est fabriqué à partir de bois de résineux issus de forêts régionales certifiées PEFC tout en étant sans danger pour l'écoconstruction.

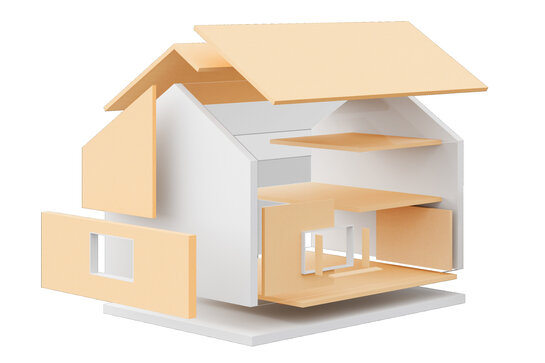

1 produit, 5 domaines d'application
- Panneau isolant à enduire pour l'ITE à partir de 60 mm
- Parement extérieur sur construction en bois, idéal pour façade derrière bardage fermé et ventilé
- Pare-pluie sous-toiture à partir de 60 mm
- Isolation des murs intérieurs directement crépissable
- Couche d'isolation intégrale pour le vide technique
Mise en œuvre
Généralités
- Poser les panneaux avec le côté marqué vers l'extérieur
- Placer les panneaux en pose jointive, avec précision, perpendiculairement à la structure porteuse
- Les panneaux à bord droit : les joints verticaux doivent être raccordés au droit du montant de l'ossature
- En jointement ou en rive les fixations des panneaux doivent être suffisamment prêt du bord des panneaux concernés
- Les panneaux endommagés ne peuvent pas être utilisés
- Il convient d’éviter les taux d'humidité trop élevés en cas de pose intérieure. Lors de la phase de construction, l’eau pluviale d’écoulement est susceptible de salir les éléments de construction dû aux poussières suite à la découpe des panneaux
- Les panneaux Gutex peuvent être exposés à une température jusqu’à 110 °C même à long terme
- Des mesures complémentaires devront être prévues en cas d'exposition à des températures supérieures, par ex. à proximité de conduites de panneaux solaires
- En cas de pose autour des conduits de cheminée et des matériaux inflammables, il convient de respecter la réglementation en vigueur relatives aux distances de sécurité
- Gutex Thermowall 5in1 peut-être combiné avec l'isolation par insufflation Gutex Thermofibre en cavité fermée .
- Vous trouverez de plus amples informations sur www.gutex.fr/savoir-service/medias-telechargements
- Respecter les directives légales relatives à la manipulation de la poussière de bois
Système ITE
- Des instructions de pose détaillées et exhaustives sur le montage des panneaux, les fixations et l'application de l'enduit sont disponibles dans la brochure Gutex « Thermowall Système ITE – Le système d'isolation thermique par l'extérieur écologique ».
Vide techniques
- Poser sur toute la surface et sans vide technique une couche de parement intérieur type Fermacell GF 12,5 mm. Il est recommandé d'utiliser un joint silicone ou d’étanchéité autour des ouvertures.
- Le Fermacell GF doit être fixé sur le support porteur :
- Sur un panneau à base de bois d’épaisseur ≥ 15 mm + Gutex Thermowall 5in1 + Fermacell GF 12,5 mm; longueur totale minimale des agrafes : 2,0 × 85 mm (largeur 27 mm)
- Sur panneau à base de bois d’épaisseur ≥ 20 mm + Gutex Thermowall 5in1 + Fermacell GF 12,5 mm; longueur totale minimale des agrafes : 2,0 × 90 mm (largeur dos 27 mm)
- Distance verticale entre agrafes ≤ 150 mm
- Distance horizontale entre agrafes ≤ 400 mm (en bord de panneau ≤ 200 mm)
- Distance périphérique entre agrafes et bord du panneau ≥ 25 mm
- Recouvrir les agrafes au moins au niveau de l’enfoncement qui doit être de 1 mm max
- Les agrafes insuffisamment enfoncées devront être retirées et remplacées et ne pas être renfoncées ultérieurement
- Les joints des plaques de Fernacell doivent être collés; selon les directives de mises en œuvre Fermacell
- Il convient de respecter les directives de mise en œuvre des plaques de plâtres Fermacell (Parement intérieur)
Gutex Thermowall 5in1 peut être enduit en intérieur
- Pour des informations plus détaillées sur la mise en œuvre, la pose des panneaux, les fixations et l'application de l'enduit, voir la brochure « Intevio – Remarques de mise en œuvre ».
Façade derrière bardage fermé et ventilé
- L’entraxe maximal doit être de 83,3 cm
- Les raccords et les traverses doivent être collés avec la bande adhésive Gutex et l’enduit d’apprêt Gutex de manière à être étanche à la pluie
- Peut être librement exposé aux intempéries pendant 4 semaines sauf conditions exceptionnelles
- Fixer immédiatement avec la contrelatte
- Décalage entre les joints : 30 cm minimum
Toiture
- L’écartement maximal pour le plan des chevrons est de 90 cm à partir de 60 mm d’épaisseur de panneau (En épaisseur 40 mm pose sur support continu)
- Décalage des joints doit être d'au moins 1 entraxe de chevron d'une rangée à l'autre
- Les bandes d'étanchéités, les clous ou de taquets d'étanchéité ne sont pas nécessaires
- Les espaces entre les chevrons sont inaccessibles
- Les raccords et les traverses doivent être collés avec la bande adhésive Gutexet l’enduit d’apprêt Gutex de manière à être étanche à la pluie
- Le profilé doit être étanchéifié latéralement en cas de jointure, de percement ou en rive (voir illustration ci-dessous)
- En tant que couverture provisoire, les panneaux peuvent être exposés aux intempéries pendant 4 semaines sauf conditions exceptionnelles
Les ouvertures de joints de > 0,5 mm doivent être immédiatement fermées avec le produit d'étanchéité Gutex
Remarque : recouvrir avec la membrane adaptée si la pente de toiture < 15°
Fixations sur toiture :
- Fixations possible avec des agrafes ou des clous jusqu’à 60 mm d’épaisseur, fixation par visserie adaptée, plan de fixation fourni par le fabricant de vis
