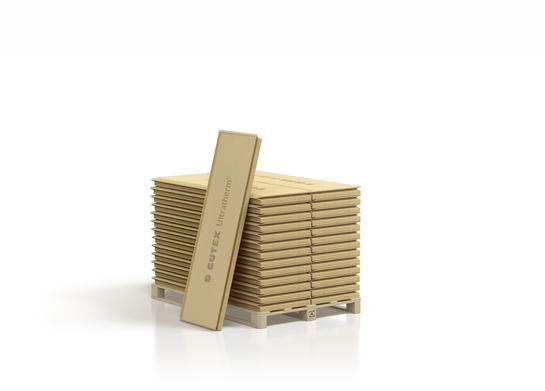

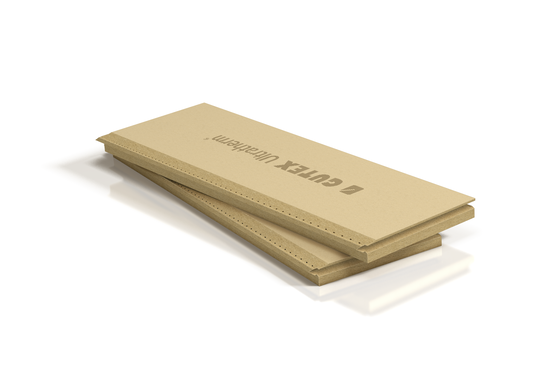

Panneau de sous-toiture pare-pluie pour toitures et murs
Gutex Ultratherm est un panneau de sous-toiture durable avec un profil rainure-languette breveté, qui combine une protection maximale contre les intempéries et une excellente performance d'isolation. Il résiste à la pluie et à la grêle en protégeant efficacement du froid et de la chaleur grâce à sa grande capacité d'accumulation de chaleur et à sa faible conductivité thermique, permettant des constructions de faible hauteur. L'ouverture à la diffusion et la forte capacité de stockage de l'humidité de ce panneau de sous-toiture écologique garantissent la sécurité de la physique du bâtiment dans le toit et les murs favorisant un climat intérieur sain.
- Garantit une étanchéité à la pluie jusqu'à 3 mm de joint grâce à un profilé rainure-languette breveté et une valeur d'isolation élevée
- Classe de protection contre la grêle la plus élevée HW5 (testé par le TÜV)
- Toiture provisoire : 3 mois d'exposition aux intempéries
Certificats & labels
Valeur nominale de conductivité thermique λD
0,042 W/mK
Valeur nominale de conductivité thermique λD selon ACERMI
0,044 W/mK
Détails du produit
Informations complémentaires
Aucune chance de fuite au niveau des raccords d'éléments de construction comme les fenêtres de toit ou les cheminées

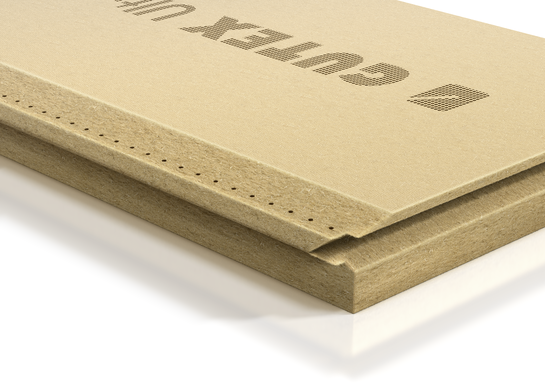

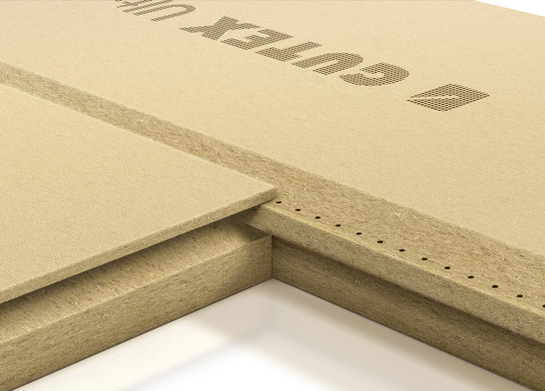

Le panneau de sous-toiture Gutex Ultratherm marque des points grâce à son profil de bord robuste et étanche à la pluie, qui permet une mise en œuvre rapide et sûre. L'assemblage innovant à rainure et languette dirige l'eau de pluie qui s'infiltre du bord affleurant à la surface vers le panneau biseauté situé en dessous. Grâce à ce biseau, l'eau reste dans une direction parallèle aux chevrons, du faîte à l'égout, sans être déviée latéralement - un problème fréquent avec les profilés traditionnels, qui peut entraîner des fuites inattendues au niveau des raccords d'éléments de construction comme les fenêtres de toit ou les cheminées. En outre, l'assemblage par rainure et languette assure une fermeture étanche au vent et protège efficacement la construction en l'isolant de l'air froid. Un marquage pratique sur la languette indique si les panneaux sont bien emboîtés avec précision et facilite ainsi le contrôle de qualité.
Pare-pluie sous-toiture étanche à la pluie uniquement par emboîtement
Fabriqué dans le respect de l'environnement, Ultratherm peut être posé de manière étanche à la pluie à partir d'une pente de toit de 15°, sans couverture ou collage supplémentaire ne nécessitant aucun joint de clouage pour une "sous-toiture protégée contre les joints et les perforations". Le panneau en fibre de bois écologique peut être combiné en différentes épaisseurs, ce qui permet par exemple une surisolation efficace de l'avant-toit. Grâce à sa précision dimensionnelle et à son profil de densité brute monocouche et homogène, Ultratherm minimise les ponts thermiques et offre une isolation supplémentaire.
Une garantie complète
Gutex a souscrit une garantie auprès de l'Association centrale de l'artisanat des couvreurs allemands pour l'Ultratherm, pour sa conformité aux normes de construction et aux exigences techniques d'application. En cas de réclamation, elle couvre non seulement le remplacement du matériel, mais aussi les frais de démontage et de montage ainsi que les frais d'échafaudage occasionnés.
- Gain de temps et pose sûre sans bandes d'étanchéité à clouer ou collage supplémentaire, grâce à l'assemblage rainure-languette étanche au vent et au marquage de qualité
- Combinable de manière polyvalente en différentes épaisseurs, idéal pour la surisolation des avant-toits
- Protection supplémentaire contre le bruit et la chaleur grâce à un profil de densité brute homogène et à un matériau isolant comparé à un écran de sous-toiture
Composition
- Bois de sapin et d'épicéa non traité
- 4,0 % de résine PUR
- 0,75 % de paraffine
Mise en œuvre
Panneau de sous-toiture Ultratherm en bois : résistance à la pluie prouvée jusqu'à 3 mm de jointures
Stockage et mise en oeuvre
- Conserver et utiliser Ultratherm au sec
Espacement des chevrons
Entraxes maximales selon l'épaisseur du panneau :
- 50/60 mm : max. 110 cm
- 80-160 mm : max. 125 cm
Découpe
- Avec les machines à bois courantes ; les dispositions légales relatives à la manipulation de la poussière de bois doivent être respectées.
Pose
- Ultratherm n'est pas un élément porteur (par exemple pour les charges de neige).
- La plaque ne peut pas être appliquée de manière statique.
- Les joints croisés ne sont pas autorisés.
- N'utiliser que des panneaux non endommagés.
- Il convient d'éviter une humidité accrue du côté de la pièce.
- Ne pas marcher sur les espaces entre les chevrons.

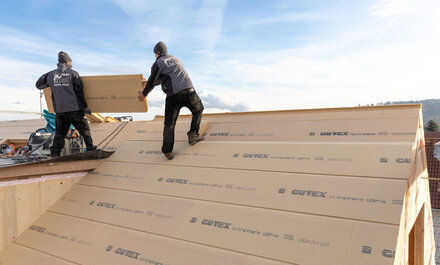

- Poser les panneaux avec le côté marqué vers l'extérieur, en veillant à ce qu'ils s'ajustent parfaitement et que les joints soient étanches, la rainure étant orientée vers le bas et la languette vers le haut. En règle générale, les panneaux sont posés perpendiculairement aux chevrons.
- Fixer immédiatement les panneaux avec un contre-lattage. Il n'est pas nécessaire d'utiliser des bandes ou des joints d'étanchéité pour clous.
- Décalage des joints : décaler chaque rangée de panneaux d'au moins un entraxe de chevron, mais d'au moins 40 cm.

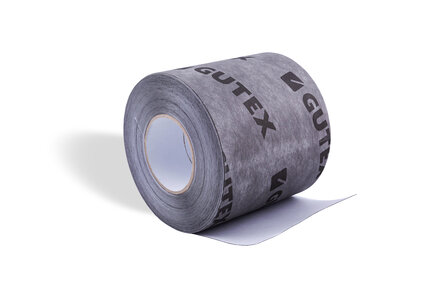

- Recouvrir les raccords et les pénétrations de manière étanche à la pluie avec du ruban adhésif Gutex et de la sous-couche Gutex afin de garantir une étanchéité fiable.
- Les panneaux isolants en fibre de bois Gutex peuvent être exposés à des températures allant jusqu'à 110 °C, même pendant une période prolongée. En cas de températures plus élevées, dues par exemple à des conduites de panneaux solaires, des mesures supplémentaires sont nécessaires.
- Les distances minimales entre les matériaux de construction combustibles et les cheminées, etc. doivent être respectées conformément à l'ordonnance sur les foyers.
Pente du toit et étanchéité
- ≥ 15° couvrir avec un lé approprié
- ≥ 15° aucun collage des joints des panneaux n'est nécessaire, dans la mesure où l'inclinaison de la toiture réglementaire n'est pas inférieure de plus de 8°
En cas de divergence avec les spécifications ci-dessus:
- Si le RDN* de la couverture en tuiles et en pierres de toit est inférieur de plus de 8°, il est nécessaire de prendre des mesures pour préserver les lattes de support, par exemple des lattes de support en matériaux résistants à l'humidité, des couvertures hydrofuges des lattes de support ou similaires.
Des exigences accrues résultent de :
- grandes longueurs de chevrons ≤ ; 10 m
- écoulement d'eau concentré sur des surfaces partielles du toit, p. ex. en dessous de tuyaux de descente d'eau de pluie ou réunion de noues ou autres.
- les toits particuliers tels que les lucarnes incurvées, les toits en berceau et les toits coniques
- zones à fort enneigement (charge de neige ≥ 1,5 kN/m²)
- régions ventées zone de charge de vent 4 ou crêtes et sommets ou formation de gorges.
* La pente de toit réglementaire dépend de la forme de la tuile et du type de pose. Elle est donnée par le fabricant de tuiles.
Directives sur le soudage à air chaud
- Uniquement à l'air chaud (max. 350 °C), pas de flambage direct.
- Utiliser l'appareil pendant 7 à 10 secondes maximum par endroit ; contrôler les décolorations et les éliminer si nécessaire.
Ces directives de mise en œuvre protègent Ultratherm d'une combustion spontanée. Les directives de mise en œuvre pour les lés doivent également être respectées.
Distances de fixation pour Ultratherm (épaisseur ≤ 60 mm, hauteur du bâtiment ≤ 10 m, intérieur)
Remarques importantes
- Les moyens de fixation doivent être au moins galvanisés.
- À partir d'une épaisseur d'isolant de 80 mm, le Gutex Ultratherm doit être fixé avec des vis homologuées. Différents fabricants proposent à ce sujet des conseils et des recommandations statiques spécifiques pour les vis appropriées. Dimensionnement suivant fabricants de fixation.
Conditions standard

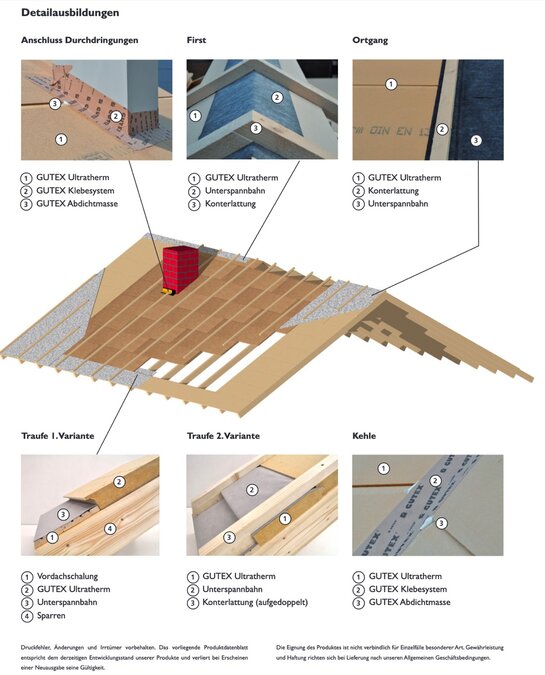

Formations détaillées
Données techniques
| Densité brute ρ | ~ 180 kg/m³ |
| Diffusion de vapeur (μ) | 3μ |
| Valeur nominale de conductivité thermique λD | 0,042 W/mK |
| Valeur nominale de conductivité thermique λD selon ACERMI | 0,044 W/mK |
| Résistance à la compression | ≥ 150 kPa |
| Absorption d‘eau sur une courte durée | ≤ 1 kg/m² |
| Résistance à l'écoulement | ≥ 100 kPa s/m² |
| Capacité thermique spécifque | 2100 J/kgK |
| Comportement au feu Euroclasse selon EN 13501-1 | E |
| Norme internationale de produit | EN 13171 |
| Marquage des panneaux | WF-EN 13171-T5-WS1,0- CS(10/Y)150-TR20-MU3- AFr100 |
| Résistance à la traction perpendiculaire au plan du panneau | ≥ 20 kPa |
| Application selon le règlement Zvdh | UDP-A |
